| 產(chǎn)地 |
廣東佛山
|
是否進口 |
否
|
材質(zhì) |
65MN
|
| 產(chǎn)地/廠家 |
廣東佛山
|
加工工藝 |

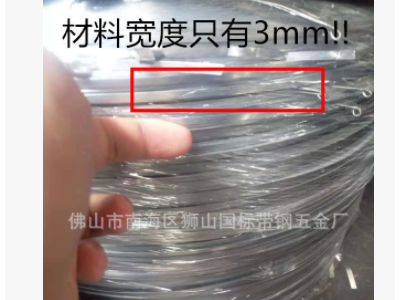

超窄分條
|
倉庫所在城市 |
佛山
|
| 倉庫 |
佛山
|
倉庫電話 |
13702565883
|
質(zhì)量等級 |
正品（受理質(zhì)量異議）
|
| 加工服務(wù) |
粗加工（開平、分條等）
|
配送服務(wù) |
可配送到廠
|
貨物銷售類型 |
現(xiàn)貨
|

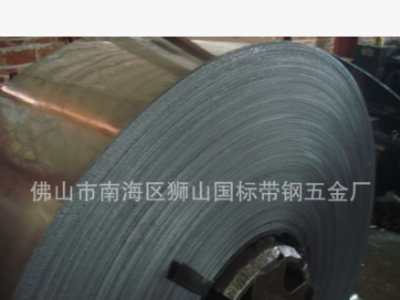

材料名稱：彈簧鋼
牌號：65Mn
標(biāo)準(zhǔn)：GB/T 1222-1984
●特性及適用范圍：
65Mn鋼具有較高的硬度,淬透性好,脫碳傾向少,價格低廉,切削性好等優(yōu)點,但它有過熱敏感性,易產(chǎn)生淬火裂紋,并有回火脆性，65Mn鋼用途廣泛，主要生產(chǎn)成鋼絲，鋼帶、用于制造各種截面較少的扁，圓彈簧，板簧和彈簧片等。65Mn鋼在汽車業(yè)，電子業(yè)，火車等交通運輸工具用量很大。它可制造圓鋸片，用以高速切削各類型鋼，鋼管和鋼●化學(xué)成份：
碳 C ：0.62～0.70
硅 Si：0.17～0.37
錳 Mn：0.90～1.20
硫 S ：≤0.035
磷 P ：≤0.035
鉻 Cr：≤0.25
鎳 Ni：≤0.25
銅 Cu：≤0.25
●力學(xué)性能：
抗拉強度 σb (MPa)：≥980(100)
屈服強度 σs (MPa)：≥784(80)
伸長率 δ10 (％)：≥8
斷面收縮率 ψ (％)：≥30
●交貨狀態(tài)/硬度 ：冷軋,≤250HV，光亮退火：≤190HV，高強度 ：40~42HRC，或47~50HRC。
熱處理規(guī)范：
熱處理工藝參數(shù)
| 名稱 | 退火 | 調(diào)溫回火 | 正火 | 淬火 | 回火 | 消除應(yīng)力回火（冷拉彈簧鋼絲） |
| 加熱溫度/℃ | 810 | 810 | 680～700 | 810 | 360～570 | 250～360 |
| 冷卻方試 | 爐冷 | 空冷 | 空冷 | 油/水冷 | 空冷 | 空冷 |
表面處理工藝：采用表面噴砂處理。65mn鋼圓鋸片預(yù)先進行齒部碳氮共滲，以增加碳氮含量，然后再進行常規(guī)熱處理，以提高齒部的回火穩(wěn)定行，從而增加齒部硬度和耐磨性，提高圓鋸片的使用壽命.
